       大崎电磁制动器ESB-RKA立式系列

ESB-220rka |产品优势:

当安装在垂直轴上时,衬里由于自身重量而与下部摩擦,造成怠速磨损,但浮动机构使结构不会发生怠速磨损。

在浮动装置和调节器之间的接触点处切割一个螺丝,只需转动调节器即可轻松调节。

如果要在停电时松开制动器,可以通过端板侧的两个螺栓按压电枢来轻松松开制动器。

由于浮动装置的调节器是磁吸并固定在轮毂上的,因此它可以安装在任何方向上,电枢和端板之间没有接触。


|产品规格
规格
ESB-RKA立式系列
ESB-165RKA ESB-190RKA ESB-220RKA ESB-250RKA ESB-365RKA
额定扭矩
Nm 75 150 300 600 1200
吸引
电压 DC-V 180 270
电流 DC-A 2.305 2.338 2.390 2.765 11.05
保持
电压 DC-V 45
电流 DC-A 0.58 0.58 0.60 0.69 1.84
功耗(20°C时)
W 25.9 26.3 26.9 31.1 82.9
线圈电阻(20°C时)
Ω 78.1 77.0 75.3 65.1 24.43
衔铁吸引时间
ms 70 110 158 238 185
衔铁释放时间
ms 58 48 35 56 80
转动惯量 J
×10-3kgm2 2.11 3.00 7.92 13.02 14.50
許容仕事率(1500r/min 50%ED)
W 182.8 219.7 406.7 511.2 1490.0
許容仕事量(1500r/min 50%ED)
J/分钟 10966 13181 24402 30674 89401
间隙调整前的許容仕事量
×106J 303.3 375.3 458.1 597.4 2996
标准间隙
mm 0.4 0.5 0.7 0.7 0.7
最大间隙
mm 2.0 2.0 1.8 1.8 2.0
許容总仕事量
×106J 624 871.5 1195 1558 8990
最大安全转速
转/分 1800
机械寿命
100万次
质量
公斤 13 18 29 38 92
电源
HD-120M型 HD-133V型
环境温度
-20°C 至 40°C(但无冷凝)
注解:
  • 绝缘等级 F
  • 初始转矩为额定转矩的50~60%。
  • 安装轴上的推力作用限制如下:
  •       ESB-165RKA、ESB-190RKA:0.10mm以下;
          ESB-220RKA、ESB-250RKA、ESB-365RKA:0.15mm以下
  • 请使用以下扭矩值范围安装螺栓的尺寸。
  • ESB-RKA立式系列
    规格 螺栓尺寸 扭矩范围 [Nm] 规格 螺栓尺寸 扭矩范围 [Nm]
    ESB-165RKA M6 6.5~8.5 ESB-250RKA M12 57.0~72.0
    ESB-190RKA M8 16.5~20.5 ESB-365RKA M16 145.0~182.0
    ESB-220RKA M10 33.0~41.0

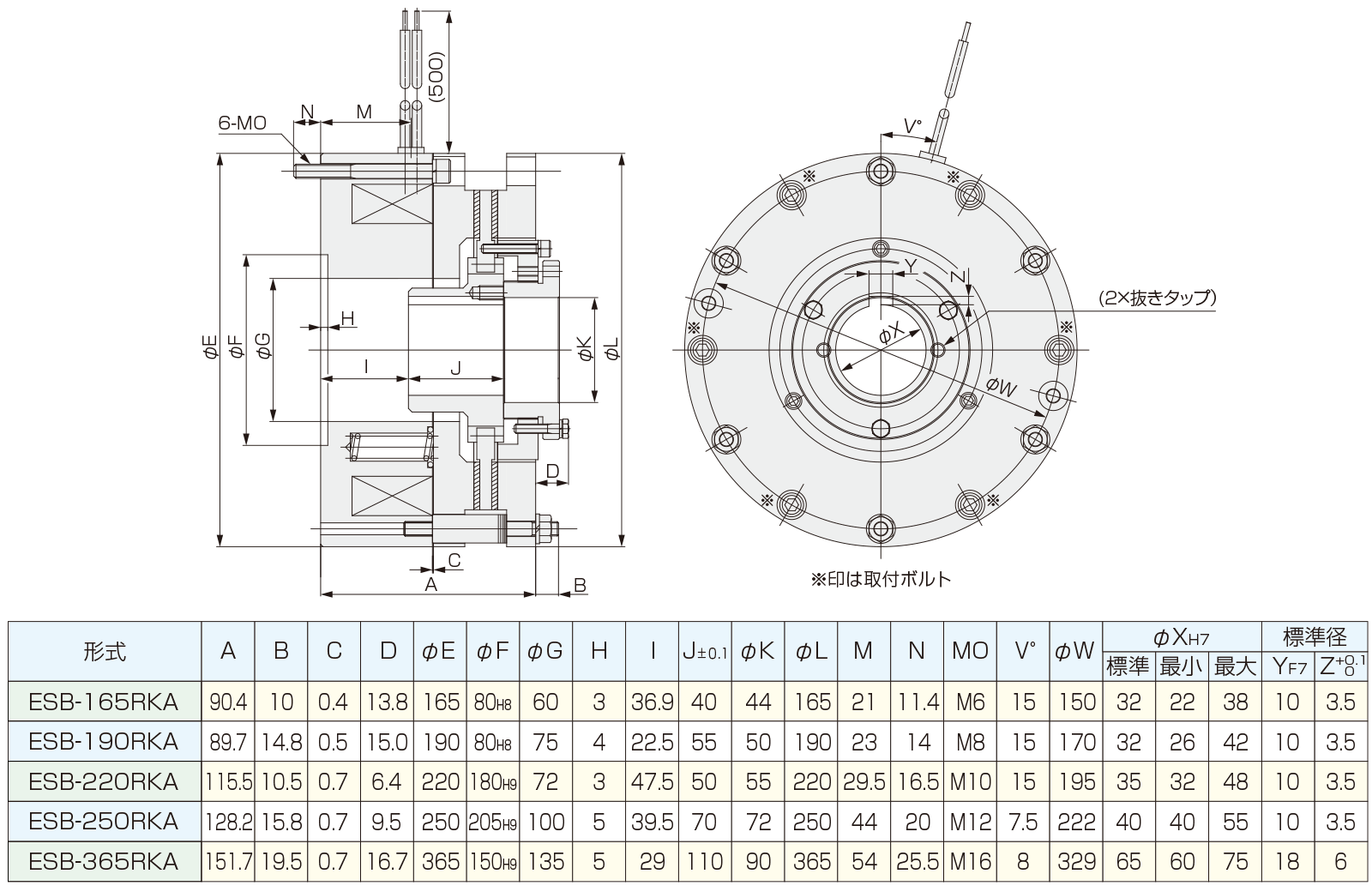

    |外形图及尺寸表
    ESB-165RKA / ESB-190RKA / ESB-220RKA / ESB-250RKA / ESB-365RKA
    ESB-RKA
