       大崎电磁制动器ESB-S大型系列

ESB-2320s |产品优势:

ESB大型电磁制动器,可以处理高达 8000 Nm 的扭矩。并且,扭矩可以通过改变插入的制动弹簧的数量来调节。

结构非常坚固,弹簧驱动的设计确保运行可靠。 机械寿命为100万次。

如需在没有供电时松开制动器,可手动轻松操作。



|产品规格
规格
ESB-S大型系列
ESB-2320S-1 ESB-2320S-2 ESB-2440S-1 ESB-2440S-2
额定扭矩
Nm 700 1400 1800 3600
吸引
电压 DC-V 270
电流 DC-A 11.81 12.74
保持
电压 DC-V 45
电流 DC-A 1.97 2.12
功耗(20°C时)
W 88.7 95.5
线圈电阻(20°C时)
Ω 22.9 21.2
衔铁吸引时间
ms 110 230
衔铁释放时间
ms 40 60
转动惯量 J
kgm2 0.0413 0.0825 0.1455 0.2736
許容仕事率(1500r/min 50%ED)
W 725.2 1534.5
許容仕事量(1500r/min 50%ED)
J/分钟 43512 92071
标准间隙
mm 0.7 0.7 0.7 0.7
最大间隙
mm 2.0 2.0 2.0 2.0
间隙调整前的許容仕事量
×106J 2250 2250 3263 3263
許容总仕事量
×106J 6750 9790
最大安全转速
转/分 1800
机械寿命
100万次
质量
公斤 54 65 123 145
电源
HD-133V型
环境温度
-20°C 至 40°C(但无冷凝)
额定扭矩4000Nm和8000Nm的规格和外形图请单独与我们联系。

注解:
  • 绝缘等级 F
  • 初始转矩为额定转矩的70~80%。
  • 安装姿态在水平轴方向上。 如果是垂直轴安装,请与我们联系。
  • 请使用以下扭矩值管理安装螺栓的管理值。

  • ESB-S大型系列
    规格
    螺栓尺寸
    扭矩范围[Nm]
    ESB-2320 M16 145.0~182.0
    ESB-2440 M20 284.0~354.0

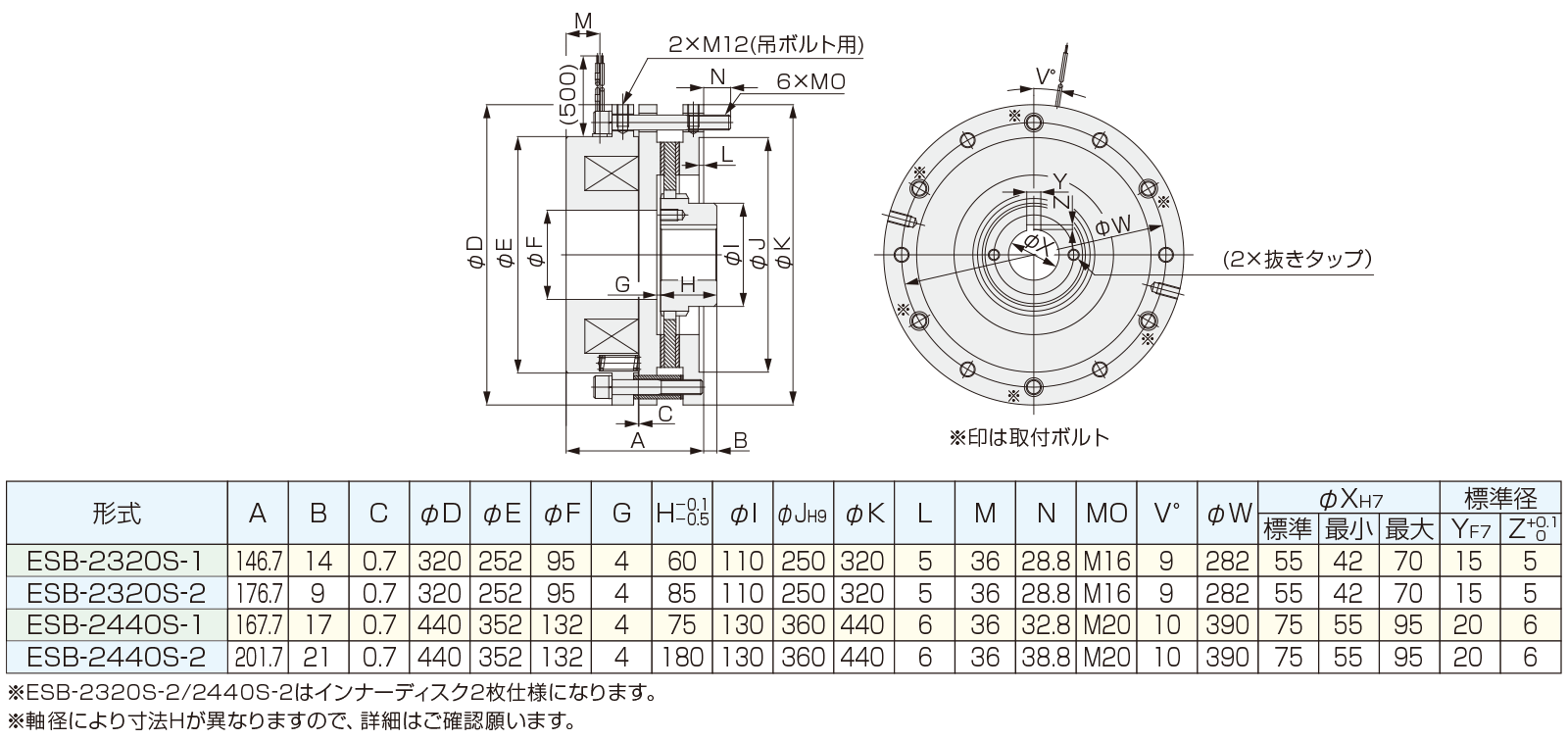

    |外形图及尺寸表
    ESB-2320S-1 / ESB-2320S-2 / ESB-2440S-1 / ESB-2440S-2
    ESB-S
