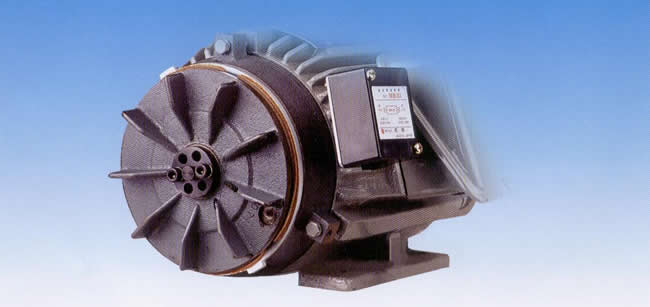

1.SBV形电磁制动器
概要

    SBV形乾式单板电磁制动器是将电磁线圈内藏于马达后端盖的优良设计。在不改变原有马达长度、
性能考量上为依据,马达与制动器为一体结合,采用无激磁刹车动作方式。精巧的制动设计,灵活的
性能,对于紧急停止及启动、制动频率的耐力特强。是产业界高自动化、省力化中,不可缺少的基本
动力结构。


为您设计专属的刹车马达。



特点

结构精巧:
轻薄短小的内部结构与马达外型尺寸保持不变,特别适用空间受限制场所。

直流电源:
特殊直流电源供应器,采用无接点电压控制输出适合高频度使用,利用交流开关接线,缩短制动
时间。

高频度、长寿命:
制动板与散热风扇一体化的设计,散热效率高,在高频度的制动工作量下,可保持长寿命,省却
保养维护的麻烦。

先进的规格:
采用日本进口高效非石棉材质,可耐较高频度使用,磨耗率低且无公害,符合先进国家的环保要
求且使用次数可达100万次以上。

降低成本:
完全构造一体化的设计,省略马达后端盖与轴,风罩所需延长的成本。


动作原理

制动马达在电流输入时,马达及制动器的线圈同时通电,此时制动器的衔铁盘克服弹簧压力,被
吸向磁极组这一侧,使摩擦片与制动板脱离,马达得以启动。当电源断电时,衔铁盘因磁场消失而被
弹簧推出,使衔铁盘上的摩擦片与制动板产生摩擦,而迅速将马达制动。

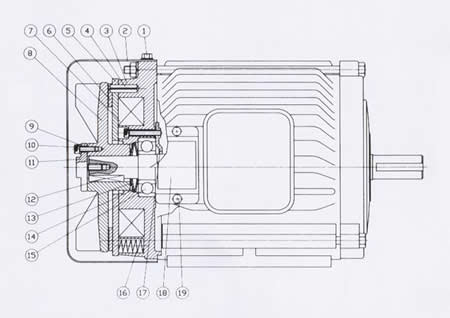

构造图

1.护罩螺丝 10.内六角螺丝
2.护罩 11.间隙调整螺丝
3.磁极组 12.单圆键
4.弹簧梢 13.间隙垫片
5.衔铁盘 14.碟形弹簧
6.摩擦片 15.轴承
7.线圈 16.制动弹簧
8.制动板 17.轴承压扣
9.弹簧华司 18.电源装置
  19.十字螺丝







特 性
功率KW
4极
6极
0.1
-
0.2
-
0.4
0.2
0.75
0.4
1.5
0.75
2.2
1.5
3.7
2.2
5.5
3.7
7.5
5.5
适用基座号
56
63
71
80
90
100
112
132
132
额定力矩Nm
1
2
4
8
15
30
40
55
80
励磁电压
24/90/175 DC(V)
励磁功率at20℃(w)
20
26
39.4
48.0
52.2
73.4
吸引时间ms
30
60
90
80
50
释放时间ms
80
100
120
140
150
100
120
间隙
规定值mm
0.3
0.4
0.5
限界值mm
0.7
1.0
1.2

*上述特性会因设计不同而有些差距

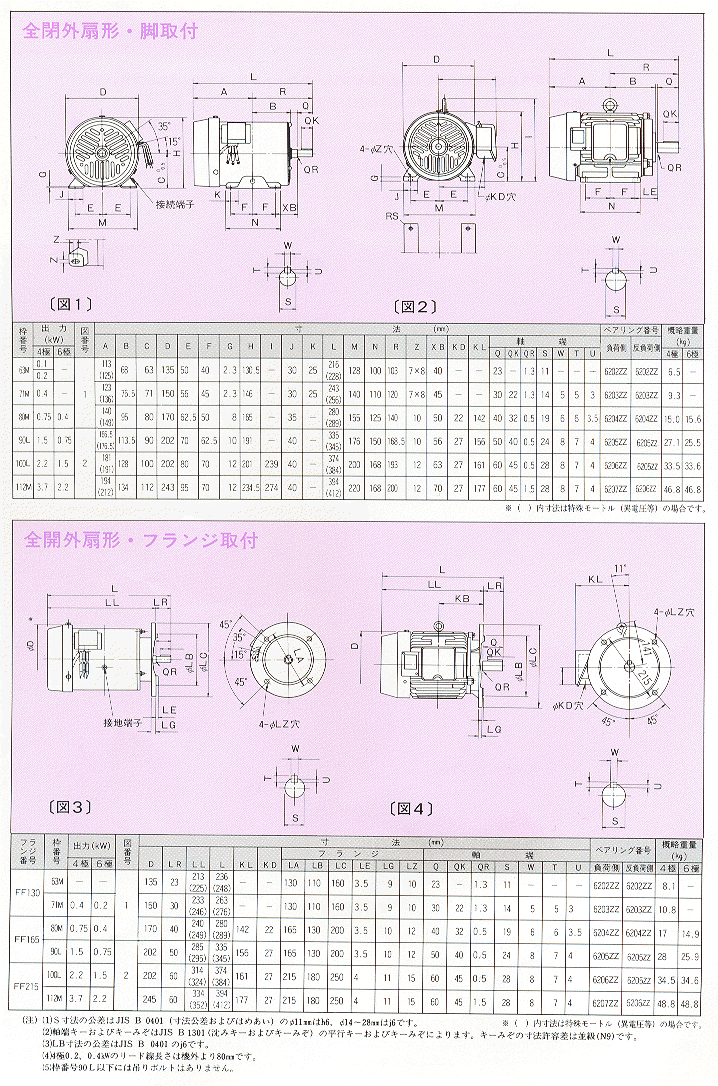

机种外型尺寸图

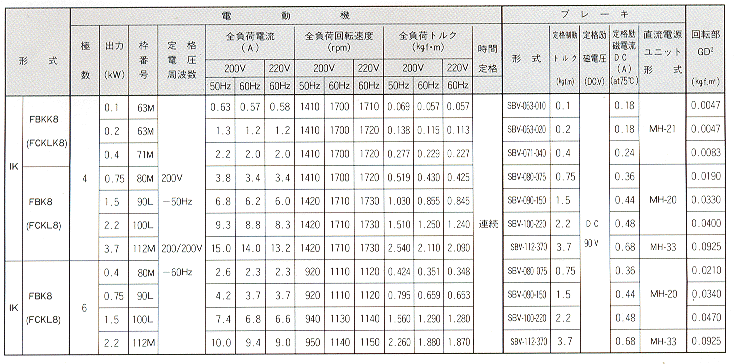

机种参数表
