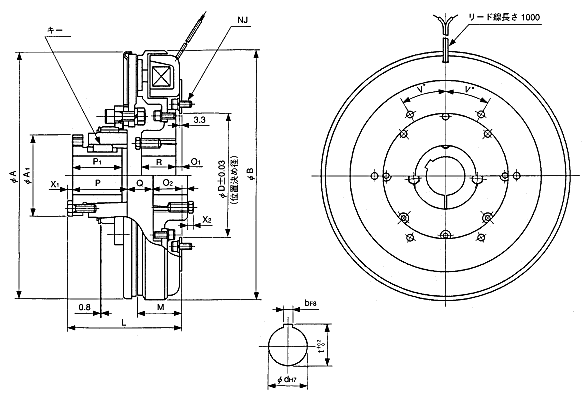

突出轴型sinfonia_shinko_神钢电机离合器＜SFC-1225/IMS＞

形　式	SFC-1225/IMS
静摩擦トルク Nm	650
定格電圧 DC-V	24
消費電力 W(at75℃)	27
質量 kg	32

单位 : mm

径方向	A	320
	A₁	104.8
	B	322.5
	D	161.97

軸方向	L	148.1
	M	58.7
	O₁	7.9
	O₂	7.1
	P	70.2
	P₁	63.5
	Q	33.6
	R	44.4
	X₁	7
	X₂	7.5

取付	NJ	本数	6
		P.C.D	184.1
		ボルト	M8x16
	V		30
軸穴	d		50
	b		12
	t		53.5

电源箱	DMP-63/24A
高度制御器	TMP-40D
	EMP-70DB
	CSM-55DB
	CMPH-250/4HB

突出轴型sinfonia_shinko_神钢电机离合器＜SFC-1225/BMS＞

形　式	SFC-1225/BMS
静摩擦トルク Nm	650
定格電圧 DC-V	24
消費電力 W(at75℃)	27
質量 kg	36

单位 : mm

径方向	A	320
	A₁	104.8
	B	322.5
	G	170
	H	160

軸方向	L	188.1
	M	58.7
	O	40
	O₁	22.8
	P	70.2
	P₁	63.5
	Q	32.9
	R	78
	X₁	7

軸穴	d	50
	b	12
	t	53.5

电源箱	DMP-63/24A
高度制御器	TMP-40D
	EMP-70DB
	CSM-55DB
	CMPH-250/4HB
