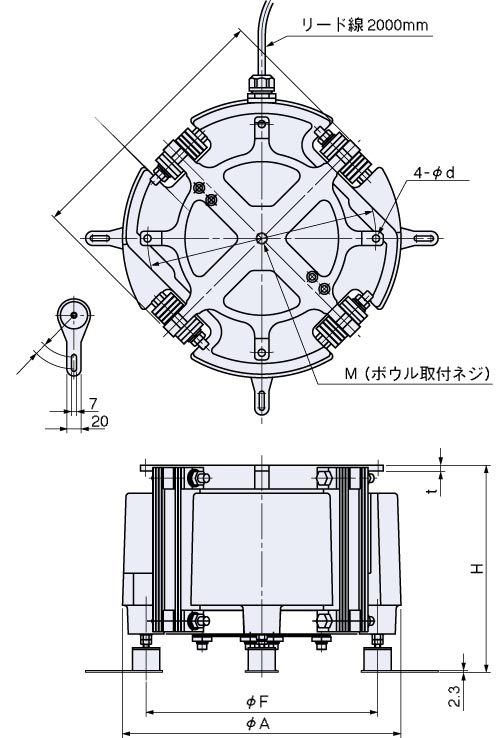

| 外形尺寸图 |
| DM系列供料机 |
|
|
| 寸法表 | 単位：mm |
| 形式 |
H | φA | B | M | φD | φd | t | φF |
| DM-30B | 285～295 | 310 | 270 | M12 | 270 | 10 | 8 | 252 |
| DM-38B | 290～300 | 390 | 370 | M16 | 320 | 10 | 8 | 324 |
| DM-45B | 360～370 | 460 | 440 | M16 | 365 | 12 | 10 | 390 |
| (注) | (1) 防振ゴム座は任意方向に取付けられます (2)ボウル標準取付けは周囲4箇所（4-φ3d)です。 |
