| 外形尺寸图 |

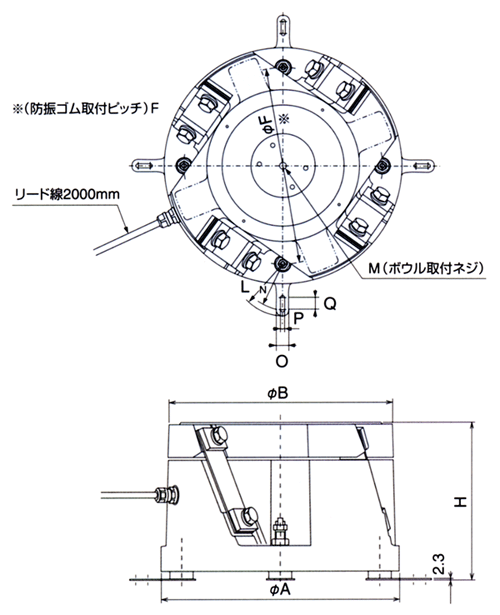

| ER-25/30/38/45 | 単位：mm |
|
|
| 尺寸图 | 単位：mm |
| 形式 | H | φA | φB | M | φF | L | N | O | P | Q |
| ER-25 | 194～198～202 | 260 | 250 | M12 | 216 | 58 | 50 | 16 | 7 | 10 |
| ER-30 | 218～225～232 | 310 | 300 | M12 | 252 | 85 | 75 | 20 | 7 | 20 |
| ER-38 | 257～264～271 | 390 | 375 | M16 | 324 | 85 | 75 | 20 | 7 | 20 |
| ER-45 | 280～286～292 | 460 | 450 | M16 | 390 | 85 | 75 | 20 | 7 | 20 |

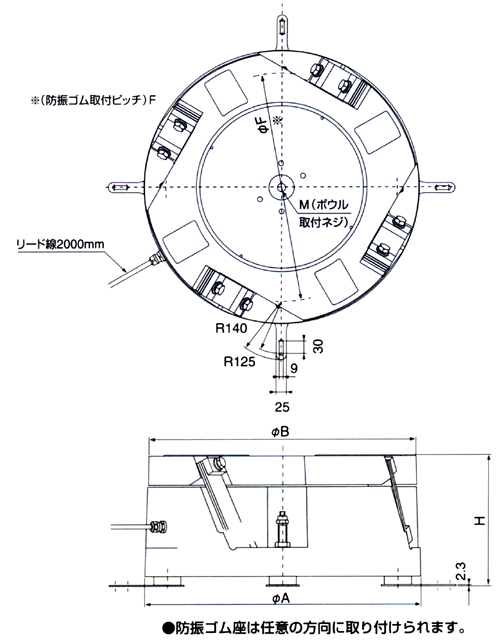

| ER-55/65 |
|
|
| 尺寸图 | 単位：mm |
| 形式 | H | φA | φB | M | φF |
| ER-55 | 312～321～300 | 560 | 550 | M20 | 450 |
| ER-65 | 312～321～330 | 660 | 650 | M20 | 550 |

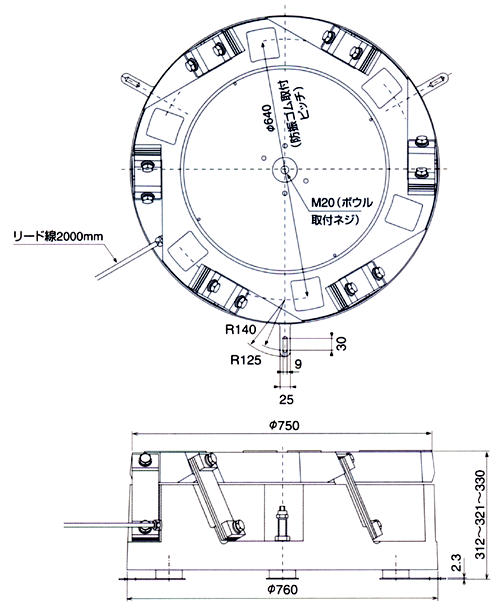

| ER-75 | 単位：mm |
|
|
