ACC小型滑动式输送机

---

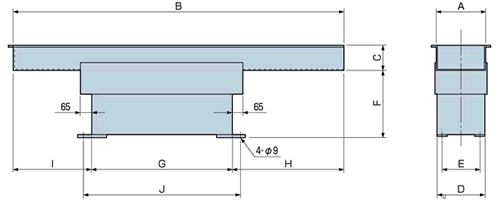

外形尺寸图

尺寸表

关闭窗口

形式	外形寸法（mm)																	総重量（Kg）
	Ａ	Ｂ	Ｃ	Ｄ		Ｅ		Ｆ		G		H		I		J		アルミトラフ	ＳＵＳ??ＳＳ トラフ
ACC- 100-1	100	1000	100	300		240		400		850		225		-75		950		160	180
ACC- 100-1.5	100	1500	100	300		240		400		850		525		125		950		170	190
ACC- 100-2	100	2000	100	300		240		400		850		775		375		950		180	200
ACC- 200-1	200	1000	150	300		240		400		850		225		-75		950		170	190
ACC- 200-1.5	200	1500	150	300		240		400		850		475		175		950		180	210
ACC- 200-2	200	2000	150	300		240		400		850		725		425		950		190	230
ACC- 200-2.5	200	2500	150	300		240		400		850		975		675		950		200	250
ACC- 200-3	200	3000	150	300		240		400		850		1175		975		950		210	270
ACC- 300-1.5	300	1500	150	300		240		400		850		475		175		950		190	220
ACC- 300-2	300	2000	150	300		240		400		850		725		425		950		200	240
ACC- 300-2.5	300	2500	150	300	400	240	340	400	450	850	2000	975	825	675	475	950	2100	210	290
ACC- 300-3	300	3000	150	300	400	240	340	400	450	850
