HDCG型滑动式输送机

---

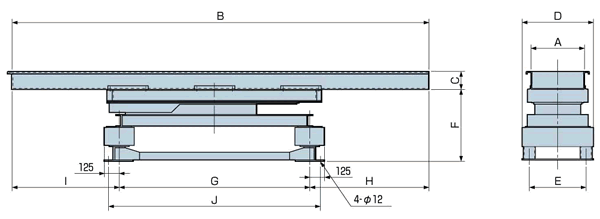

外形尺寸图

尺寸表

形　式	外形寸法（mm)										总重量（Ｋｇ）
	Ａ	Ｂ	Ｃ	Ｄ	Ｅ	Ｆ	Ｇ	Ｈ	I	J	アルミ トラフ	SUS• SSトラフ
HDCG-300-2.5	300	2500	150	600	480	600	1600	500	400	1780	380	400
HDCG-300-3.5	300	3500	150	600	480	600	1600	1000	900	1780	390	420
HDCG-450-2.5	450	2500	150	600	480	600	1600	500	400	1780	385	410
HDCG-450-3.5	450	3500	150	600	480	600	1600	1000	900	1780	395	430
HDCG-600-2.5	600	2500	150	750	630	600	1600	500	400	1780	420	450
HDCG-600-3.5	600	3500	150	750	630	600	1600	1000	900	1780	430	470
HDCG-750-2.5	750	2500	150	900	780	600	1600	500	400	1780	460	500
HDCG-750-3.5	750	3500	150	900	780	600	1600	1000	900	1780	470	520
HDCG-900-2.5	900	2500	150	1050	930	600	1600	500	400	1780	500	550
HDCG-900-3.5	900	3500	150	1050	930	600	1600	1000	900	1780	510	570

入力電源	：ＡＣ200/220Ｖ50/60ＨＺ
