RFH-160B~1500B 橡胶弹簧式下部驱动吊下形

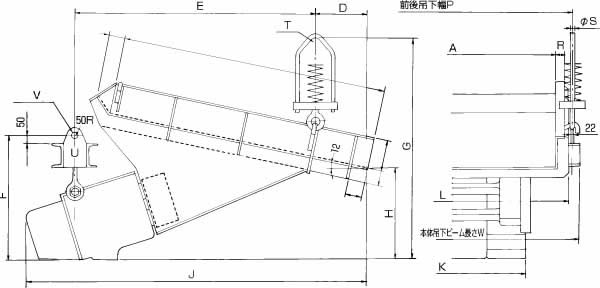

■尺寸图

単位:mm

形式 A B C D E F G H J K L M N P
 RFH-160B 1300 1650 200 320 1500 815 1370 585 2120 930 1480 100 85 1520
 RFH-260B 1500 1800 250 435 1730 995 1610 715 2490 1180 1770 150 110 1804
 RFH-350B 1800 2000 300 330 2030 1110 1680 650 2680 1280 2090 100 110 2104
 RFH-500B 2200 2200 350 420 2230 1220 2090 695 3010 1430 2530 150 165 2548
 RFH-700B 2400 2400 350 425 2460 1340 2090 695 3330 1900 2730 150 165 2748
 RFH-1000B 2600 2600 400 420 2730 1620 2190 765 3670 2140 2930 150 170 3028
 RFH-1500B 2800 2800 400 550 2840 1600 2280 840 3880 2140 3130 150 170 3228

形 式 Q R 吊 下 形 尺 寸 据 置 形 尺 寸
S T UT V W H' E' D' C' C" X Y X' Y' Z
RFH-160B 100 60 Φ25 40R 22 2-Φ40 1600 825 1120 510 730 1300 400 250 200 200 9
RFH-260B 125 75 Φ32 50R 25 2-Φ45 1900 835 1320 620 900 1600 400 250 200 200 9
RFH-350B 150 85 Φ38 50R 32 2-Φ50 2200 930 1630 540 1030 1900 400 250 210 210 9
RFH-500B 175 90 32 2-Φ65 32 2-Φ65 2650 950 1580 830 1080 2160 460 460 260 460 12
RFH-700B 175 90 38 2-Φ65 38 2-Φ65 2860 925 1870 850 1500 2600 460 460 260 460 12
RFH-1000B 200 100 50 2-Φ75 50 2-Φ75 3180 1120 2120 810 1500 2800 460 460 260 460 12
RFH-1500B 200 100 50 2-Φ75 50 2-Φ75 3180 1120 2120 810 1500 2800 460 460 260 460 12
