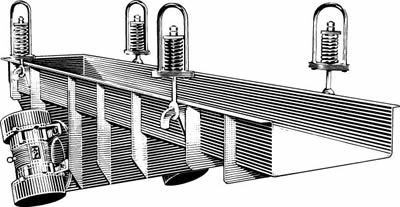

RVF型输送机系列

■标准式样
形 式 輸送能力
(T/Hr)
振動数
(Hz)
50Hz/60Hz
重量
(kg)
振動モータ 形式
(2台)
 適用制御器
RVF-150-1.2 8 24.2/29.2 85 RV-14D ORV-14X2R
RVF-150-1.8 8 24.2/29.2 105 RV-14D ORV-14X2R
RVF-150-2.4 8 24.2/29.2 155 RV-24D ORV-24X2R
RVF-150-3.0 8 24.2/29.2 175 RV-24D ORV-24X2R
RVF-300-1.2 15 24.2/29.2 100 RV-14D ORV-14X2R
RVF-300-1.8 15 24.2/29.2 155 RV-24D ORV-24X2R
RVF-300-2.4 15 24.2/29.2 185 RV-24D ORV-24X2R
RVF-300-3.0 15 24.2/29.2 210 RV-24D ORV-24X2R
RVF-300-4.0 15 24.2/29.2 285 RV-44D ORV-44X2R
RVF-450-1.2 25 24.2/29.2 140 RV-24D ORV-24X2R
RVF-450-1.8 25 24.2/29.2 175 RV-24D ORV-24X2R
RVF-450-2.4 25 24.2/29.2 210 RV-24D ORV-24X2R
RVF-450-3.0 25 24.2/29.2 270 RV-44D ORV-44X2R
RVF-450-4.0 25 24.2/29.2 330 RV-44D ORV-44X2R
RVF-600-1.8 40 24.2/29.2 195 RV-24D ORV-24X2R
RVF-600-2.4 40 24.2/29.2 260 RV-44D ORV-44X2R
RVF-600-3.0 40 24.2/29.2 305 RV-44D ORV-44X2R
RVF-600-4.0 40 24.2/29.2 570 RV-74D ORV-74X2R
RVF-600-5.0 40 24.2/29.2 1080 RV-154B ORV-154X2R
RVF-750-1.8 60 24.2/29.2 245 RV-44D ORV-44X2R
RVF-750-2.4 60 24.2/29.2 295 RV-44D ORV-44X2R
RVF-750-3.0 60 24.2/29.2 525 RV-74D ORV-74X2R
RVF-750-4.0 60 24.2/29.2 1025 RV-154B ORV-154X2R
RVF-750-5.0 60 12.1/14.6 1350 RV-154B ORV-158X2R

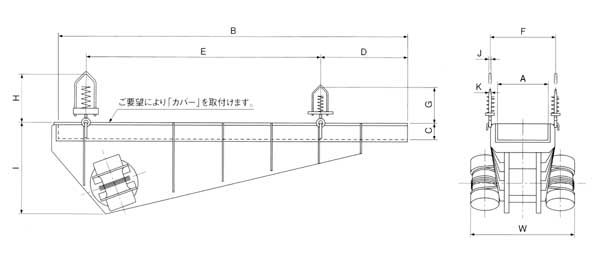

■外形寸法
■寸法表

単位:mm

形式 A B C D E F G H I J K W
RVF-150-1.2 150 1200 100 300 850 248 約280 約280 約460 13 13 約550
RVF-150-1.8 150 1800 100 300 1400 248 約280 約280 約540 13 13 約550
RVF-150-2.4 150 2400 100 400 1900 248 約280 約290 約540 13 13 約580
RVF-150-3.0 150 3000 100 750 2000 248 約290 約290 約600 13 13 約580
RVF-300-1.2 300 1200 120 300 850 398 約280 約280 約480 13 13 約700
RVF-300-1.8 300 1800 120 300 1400 398 約280 約290 約550 13 13 約730
RVF-300-2.4 300 2400 120 400 1900 398 約280 約290 約620 13 13 約730
RVF-300-3.0 300 3000 120 750 2000 398 約290 約400 約640 20 13 約730
RVF-300-4.0 300 4000 120 850 2900 398 約290 約420 約740 20 13 約760
RVF-450-1.2 450 1200 150 300 850 550 約280 約300 約570 13 13 約740
RVF-450-1.8 450 1800 150 300 1400 550 約300 約300 約670 13 13 約740
RVF-450-2.4 450 2400 150 400 1900 550 約300 約420 約670 20 13 約740
RVF-450-3.0 450 3000 150 750 2000 550 約300 約420 約770 20 13 約780
RVF-450-4.0 450 4000 150 850 2900 550 約420 約550 約850 30 20 約780
RVF-600-1.8 600 1800 150 400 1300 770 約310 約310 約680 13 13 約830
RVF-600-2.4 600 2400 150 400 1900 770 約310 約430 約800 20 13 約880
RVF-600-3.0 600 3000 150 750 2000 770 約430 約560 約870 30 20 約880
RVF-600-4.0 600 4000 150 850 2900 770 約560 約560 約950 30 20 約940
RVF-600-5.0 600 5000 150 900 3700 770 約560 約560 約950 30 20 約1110
RVF-750-1.8 750 1800 180 400 1300 920 約300 約430 約750 20 13 約960
RVF-750-2.4 750 2400 180 400 1900 920 約420 約560 約870 30 20 約960
RVF-750-3.0 750 3000 180 750 2000 920 約560 約560
