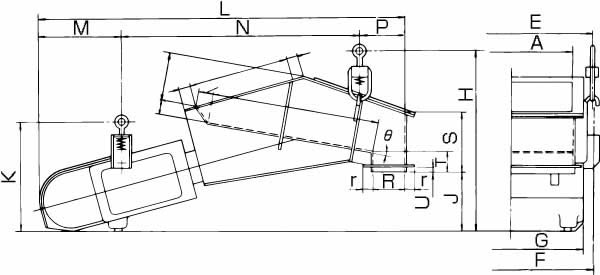

(2)F/FH电磁式蓋出口付标准型


■尺寸表

単位:mm

形 式 A B C D E F G θ H J K
 F-212BDT 300 600 50 160 396 412 310 10° 490 140 320
300 600 50 160 396 412 310 545 200 330
350 580 50 190 446 412 310 10° 500 140 320
 F-22BDT 350 700 60 190 446 500 380 10° 600 190 450
350 700 60 190 446 500 380 680 260 460
 FH-22BDT 400 700 60 190 496 500 380 10° 600 190 450
400 700 60 190 496 500 380 680 260 460
450 700 60 190 546 500 380 10° 600 190 450
 F-33BDT 500 850 80 240 672 628 508 10° 870 255 560
500 850 80 240 672 628 508 960 345 570
500 850 80 240 672 628 508 10° 855 240 550
 FH-33BDT 550 850 80 240 722 666 546 10° 890 275 580
550 850 80 240 722 666 546 980 365 590
550 850 80 240 722 666 546 10° 900 265 575
 F-44BDT 700 950 80 270 920 954 838 10° 1020 330 620
700 950 80 270 920 954 838 1130 450 640
700 950 80 270 920 954 838 10° 1050 330 615
 F-45BDT 850 1150 100 320 1072 1142 840 10° 1140 360 820
850 1150 100 320 1072 1142 840 1270 490 840
850 1150 100 320 1072 1142 840 10° 1175 360 825
 FH-45BDT 900 1250 120 350 1122 1143 840 10° 1160 340 810
900 1250 120 350 1122 1143 840 1300 480 840
900 1250 120 350 1122 1143 840 10° 1240 375 825
